ハイス鋼・ダイス鋼上のCr系硬質皮膜除膜剤

ハイス鋼・ダイス鋼上のCr系硬質皮膜除膜剤

TOP > 事業紹介 > 金属表面処理事業 > 剥離剤 > ハイス鋼・ダイス鋼上のCr系硬質皮膜除膜剤

剥離剤

カタログダウンロードはこちらPDF

ハイス鋼・ダイス鋼上のCr系硬質皮膜除膜剤 エスツールCH-20T

工具鋼・金型鋼上のクロム系硬質皮膜除膜剤、エスツールCH-20Tのご紹介です。
エスツールCH-20Tは、ハイス鋼・ダイス鋼上のCr系硬質皮膜を常温で、かつ短時間で除膜することができます。
そのため、再コーティングの前処理工程における残留コーティング膜の効率的な除膜・除去が可能です。



【第7回 令和元年度『知恵創出”目の輝き”』企業に認定】

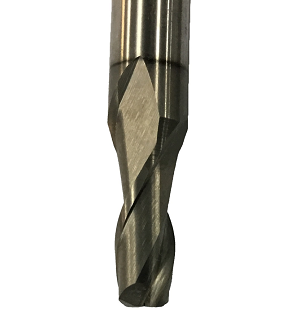

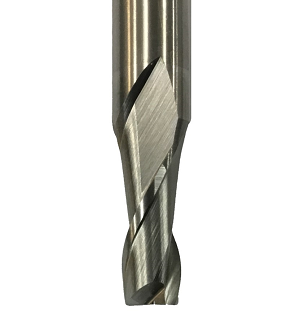

ハイス鋼上のCr系硬質皮膜を除膜処理(比較写真)

母材:SKH51 膜種:CrAlN

処理前

処理前

処理後

処理後

硬質皮膜とは

硬質皮膜は、乾式法でコーティングされた金属膜のことです。

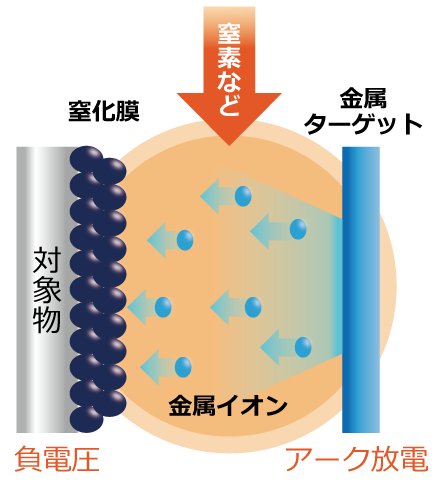

例)イオンプレーティング…プラズマで金属を蒸発させたものを反応性ガスと反応・化合して対象物に蒸着させる技術。

密着性、硬度、耐久性などに優れ
切削工具金型耐久性を向上させる目的で使用されます。

イオンプレーティングのイメージ硬質皮膜とは?,佐々木化学薬品

硬質皮膜の除膜技術

除膜方法特長
物理的除膜法(プラズマエッチング)

・プラズマ照射により硬質皮膜除膜

・試料サイズの制約がある

・複雑形状のものは困難

電気化学的除膜法

・電位、電流制御により硬質皮膜を除膜

・電源設備が必要となる

化学的除膜法(浸漬法)

・酸化、還元反応を用いて硬質皮膜を除膜

・複雑形状の除膜も可能

・母材の腐食抑制が必要





エスツールCH-20T の特長

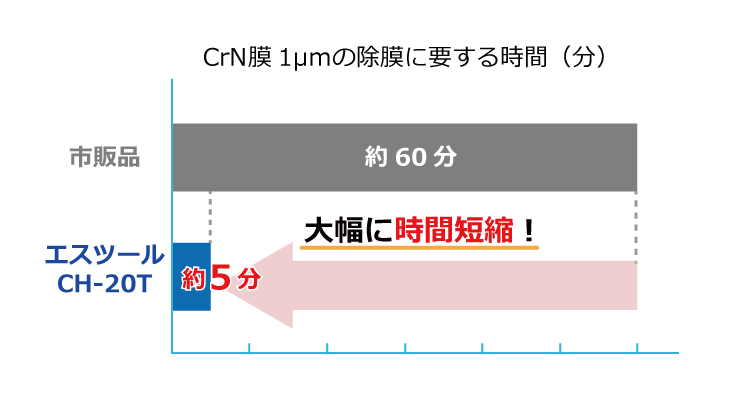

5分で1μmを除膜

従来市販品の除膜剤は1μmの除膜に約1時間と長時間費やすことが課題となっていました。CH-20Tは1μmを約5分で除去できるという飛躍的な除膜速度向上を実現しました。工具鋼や金型鋼上のCr系硬質皮膜を常温・短時間で除膜します。



除膜時間の大幅短縮,CrN膜1μmの除膜に要する時間,佐々木化学薬品

常温浸漬で除膜可能

これまで除膜速度の促進には薬液の加温が必要でしたが、CH-20Tは常温の液体に浸漬するだけで、容易に作業ができます。





シアン化合物を非含有

水質汚濁防止法の規制対象物質にも指定されているシアン化合物を含まない、ノンシアンタイプの製品です。

毒物及び劇物取締法に非該当

毒物及び劇物取締法に該当しない製品のため、薬液の保管管理性の向上にもつながります。



Cr系硬質皮膜を選択的に除膜

Ti系硬質皮膜は侵さず、Cr系硬質皮膜を選択的に除膜します。





使用方法

 防錆
(エスダイヤ FE-20T※)
水洗 除膜
(エスツール CH-20T)
水洗 乾燥


※母材の不動態皮膜が欠乏した状態であると、除膜剤中で異常反応をおこす場合があります。そのため、前処理にエスダイヤFE-20Tを使用することで母材の孔食(局部腐食)を抑制します。





エスダイヤFE-20Tの腐食抑制メカニズム

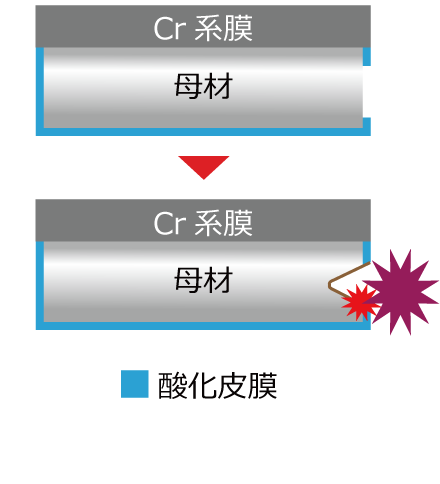

腐食の原因

腐食原因,腐食抑制メカニズム,CH-20T,佐々木化学薬品

表面の酸化皮膜の損傷は腐食の原因となることがあります。

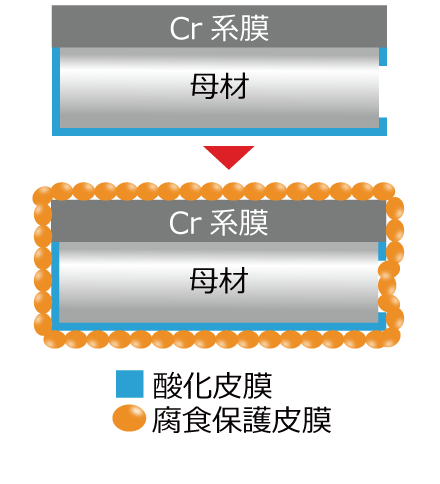

腐食抑制メカニズム①

腐食抑制メカニズム,CH-20T,佐々木化学薬品

エスダイヤFE-20Tで前処理を行うことで保護皮膜が母材表面に形成されます。

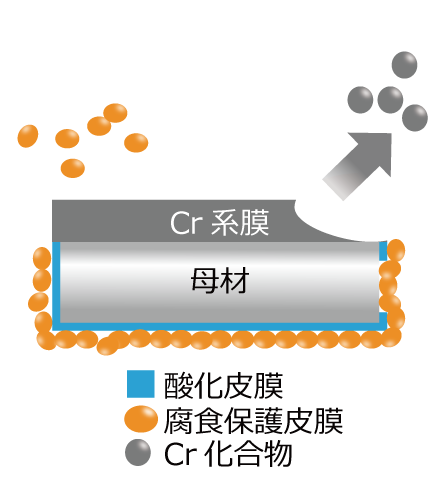

腐食抑制メカニズム②

腐食抑制メカニズム,CH-20T,佐々木化学薬品

この形成された保護皮膜が疑似的な不動態皮膜となることで腐食トラブルを防止します。

用途例

THD-08,ハイス鋼,ダイス鋼,Ti系,硬質皮膜,除膜剤,ドリル,ホブカッター

[用途提案]

切削工具
コーティング皮膜の除去

第7回 令和元年度『知恵創出"目の輝き"』企業」に認定いただきました

当社製品「ハイス鋼・ダイス鋼上のCr系硬質皮膜除膜剤 エスツールCH-20T」の開発を京都市産業技術研究所様に「第7回 令和元年度『知恵創出”目の輝き”』企業(京都市産業技術研究所)」として認定いただきました。





エスツールCH-20T (ハイス鋼・ダイス鋼上のCr系硬質皮膜除膜剤)

性状 橙色酸性液体
適用母材・適用膜種

適用母材:SKH51、SKD11、SKD61
適用膜種:CrN、CrAlN など

設備・機械

耐熱性塩化ビニル、ポリエチレン、ポリプロピレンなどの処理槽を使用

廃液処理 都道府県知事の許可を受けた産業廃棄物処理業者に委託
注意事項

・ステンレス材やクロム系の合金、一部の金型材質においては腐食が起こる場合があります
 事前に端材やテストピース等でテストし、処理条件を確認の上でご使用ください
・エスダイヤ FE-20Tをエスツール CH-20Tへ持ち込まないよう水洗は入念に行ってください
・常温で保管をしてください
 沈殿や変色が起こった場合は使用しないでください
・取り扱い中はゴム手袋等不浸透性の保護具を着用してください
・皮膚に付着した場合は、直ちに水で洗い、医師の診察を受けてください
・液が漏洩した場合は、中和剤(炭酸ナトリウム)を散布した後処理を行ってください
・除膜が完了した製品を長時間液中に放置することは避けてください
・貯蔵は、日光の直射を避け冷暗所に保存してください

 詳しくはカタログ をご覧ください。
